La industria del hardware y la electricidad cubre todo, con un valor de producción anual que supera el billón de yuanes. La industria de piezas estándar es una de las ramas importantes, ytuercas de seguridadson una categoría de producto importante en el campo de las piezas normalizadas.
Las tuercas de seguridad se utilizan generalmente en muchos campos, como maquinaria e ingeniería. Aunque se pueden comprar en el mercado general de ferretería y materiales de construcción, muchas personas no conocen este producto de nuez común pero desconocido. Aquí, Xiaorui lo llevará a comprender el resumen del conocimiento sobre las tuercas de seguridad y las especificaciones completas de las tuercas de seguridad.
1. Definición de contratuerca

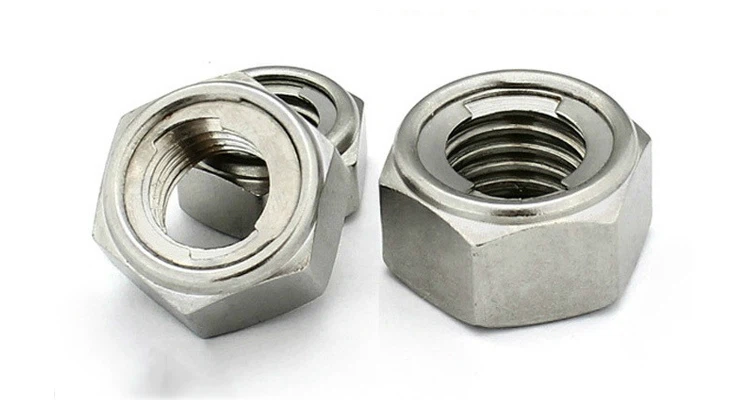

La tuerca de seguridad es un tipo de tuerca ampliamente utilizada en maquinaria y otras industrias. Su principio de funcionamiento es utilizar la fuerza de fricción entre la tuerca y el perno para el autobloqueo. Sin embargo, la fiabilidad de este autobloqueo se verá reducida bajo carga dinámica. En algunas ocasiones importantes, tomaremos algunas medidas contra el aflojamiento para garantizar la confiabilidad del bloqueo de la tuerca. Las tuercas de seguridad están disponibles en las ferreterías.
Los expertos de China Hardware Machinery Grid dijeron que el efecto anti-aflojamiento deltuerca de bloqueo depende principalmente de la fuerza de interacción entre la tuerca y la rosca de engrane del perno. Hay muchas formas de mejorar la fuerza de interacción entre los hilos de engrane, como la mejora de la estructura del hilo de la tuerca Spirax, el endurecimiento del nailon de la tuerca de nailon y el tratamiento superficial del hilo, etc.
2. Clasificación de tuercas de seguridad
La primera es atornillar dos tuercas idénticas en el mismo perno y agregar un par de apriete entre las dos tuercas para que la conexión del perno sea confiable.
El segundo tipo es una tuerca especial antiaflojamiento, que debe usarse junto con una arandela antiaflojamiento. La tuerca antiaflojamiento especialmente utilizada en la industria ferretera y eléctrica no es una tuerca hexagonal, sino una tuerca redonda con 3, 4, 6 u 8 huecos en la circunferencia de la tuerca (según el tamaño de la tuerca y la serie del producto). del fabricante), estas muescas no solo son el foco de la herramienta de apriete, sino también el lugar de encaje de la bayoneta de la arandela de seguridad.
El tercero es perforar agujeros roscados (generalmente 2, distribuidos a 90 grados en la superficie exterior) desde la superficie exterior de la tuerca hasta la superficie roscada interior, que se utilizan para atornillar tornillos avellanados de pequeño diámetro. Aplique una fuerza centrípeta para evitar que la contratuerca se afloje. Las contratuercas de buena calidad que se venden en el mercado de accesorios de ferretería están incrustadas con pequeñas piezas de cobre consistentes con la rosca de la contratuerca en la superficie interna de la tuerca, que se usa para evitar que el tornillo de elevación radial se dañe debido al contacto directo con la contratuerca. hilo. este último. Este tipo de contratuerca se aplica gradualmente en el bloqueo del extremo del eje de las piezas giratorias, como el anti-aflojamiento del cojinete en el extremo de instalación del husillo de bolas.
El cuarto tipo de contratuerca se compone de dos partes, cada parte tiene levas escalonadas, debido a que el ángulo de inclinación del diseño de la cuña interna es mayor que el ángulo de la tuerca del perno, esta combinación morderá fuertemente en un todo, cuando se produzca vibración. Al mismo tiempo, las partes elevadas de las tuercas antiaflojamiento DISC-LOCK están escalonadas entre sí para generar una tensión de elevación, a fin de lograr un efecto antiaflojamiento perfecto.
El quinto método es el antiaflojamiento estructural. Mejorando el diseño de la estructura de la rosca, se puede obtener una función de autobloqueo sin recurrir a otros factores externos. Por lo tanto, su aplicabilidad es más amplia que los métodos mencionados anteriormente y los requisitos para el medio ambiente también son relativamente altos. baja, como las contratuercas Spirax.
Las contratuercas incluyen muchos tipos, como tuercas de nailon y tuercas con brida. En resumen, este tipo de contratuerca se utiliza para evitar que se afloje. Gire la tuerca en el tornillo, tornillo, perno, etc., para que no se suelte. Les permite conectarse activamente entre sí para hacerlos firmes y lograr un alto grado de estabilidad.
3. Especificaciones de la tuerca de seguridad estándar nacional
GB/T 6182-2000 Tuerca de seguridad hexagonal con inserto no metálico tipo 2
GB/T 6183.1-2000 Tuerca de seguridad con brida hexagonal con inserto no metálico
GB/T 6183.2-2000 Tuercas de seguridad con brida hexagonal con inserto no metálico - rosca fina
GB/T 6184-2000 Tipo 1 Tuercas de seguridad hexagonales totalmente metálicas
GB/T 6185.1-2000 Tipo 2 Tuercas de seguridad hexagonales totalmente metálicas
GB/T 6185.2-2000 Tipo 2 Tuercas de seguridad hexagonales totalmente metálicas Rosca fina
GB/T 6186-2000 Tipo 2 Tuercas de seguridad hexagonales completamente metálicas, grado 9
GB/T 6187.1-2000 Tuercas de seguridad con reborde hexagonal completamente metálicas
GB/T 6187.2-2000 Tuercas de seguridad con cara de brida hexagonal totalmente metálicas de rosca fina
GB/T 889.1-2000 Tipo 1 contratuerca hexagonal con inserto no metálico
GB/T 889.2-2000 Inserto no metálico tipo 1 contratuerca hexagonal rosca fina
4. Tamaño estándar
①Esta norma especifica el tamaño, los requisitos técnicos, las reglas de aceptación y los métodos de medición de las tuercas de seguridad (tuercas para abreviar) y los dispositivos de bloqueo en la industria eléctrica y de hardware. Esta norma se aplica al diseño, producción, inspección y aceptación por parte del usuario de tuercas y dispositivos de bloqueo para casquillos cónicos.
②Normas de referencia Las disposiciones contenidas en las siguientes normas constituyen las disposiciones de esta norma al ser citadas en esta norma. En el momento de la publicación eran válidas las ediciones indicadas. Todos los estándares serán revisados, y las partes que usen este estándar deben explorar la posibilidad de usar la última edición de los siguientes estándares. GB/T 192—1981 Perfil de diente básico de rosca ordinaria GB/T 196—1981 Tamaño básico de rosca ordinaria (diámetro 1~600 mm) GB/T 272—1993 Número de código método de rodamiento GB/T 699—1988 Condiciones técnicas de acero estructural al carbono de alta calidad GB/T 1804—1992 Tolerancias generales Tolerancias sin marcar para dimensiones lineales GB/T 2516—1981 Tabla de desviación de rosca ordinaria (diámetro 1~355 mm) GB/T 5796.1—1986 Perfil de rosca trapezoidal GB/T 5796.3 —1986 Rosca trapezoidal básica Tamaño GB/T 5796.4—1986 Tolerancia de rosca trapezoidal GB/T 6930—1986 Vocabulario de rodamientos GB/T 8597—1988 Embalaje de rodamientos JB/T 3574—1997 Marca de producto de rodamientos JB/T 8921—1999 Rodamiento teniendo y sus reglas de inspección de piezas de productos básicos.
③Terminología Los términos utilizados en esta norma cumplen con las disposiciones de GB/T 6930.
Esta norma estipula el sistema de marcado, los indicadores, los métodos de prueba y las señales del rendimiento mecánico y de trabajo de las tuercas de seguridad hexagonales de acero con torque efectivo. Esta norma es aplicable al mercado de accesorios de hardware, que están hechos de acero al carbono o acero aleado, tienen un ancho entre lados que cumple con los requisitos de GB 3104, una altura nominal mayor o igual a 0.8D, requieren una carga garantizada específica y un par efectivo, y tienen un diámetro de rosca de 3~39 mm. Tuercas de grado 6H de rosca gruesa. Excepto por la parte de torsión efectiva, el tamaño de la rosca y las tolerancias están de acuerdo con GB 193, GB 196 y GB 197.
El rango de temperatura de funcionamiento de la tuerca deberá cumplir con:
Tuercas totalmente metálicas sin galvanoplastia: -50 grados ~ más 300 grados.
Tuerca totalmente metálica electrochapada::-50 grados ~ más 230 grados
Nuecesincrustado en componentes no metálicos: -50 grado ~ más 120 grados
Esta norma no se aplica a tuercas con requisitos especiales de rendimiento (como soldabilidad y resistencia a la corrosión). Para tuercas de seguridad de dientes finos o tuercas delgadas hechas de acero al carbono o acero aleado de acero inoxidable, metales no ferrosos, los indicadores de rendimiento y los métodos de prueba de torque efectivo especificados en esta norma pueden adoptarse después de un acuerdo mutuo.
